转鼓细格栅除污机

    1、简介：

    BTYDFC型转鼓细格栅（DrumFineScreen）是一种能连续而有效地筛除水中固体悬浮物的设备。主要应用于污水的预处理或工业过筛工艺中。在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。

    2、优点：

    1）设备价格低，但能大幅度降低废水系统的处理负荷；

    2）工作稳定可靠，维修费用少；

    3）网点型鼓面尤其适合流体通过，不易发生堵塞；

    4）整机采用优质不锈钢制造，永不腐蚀；

    5）可用于高温高浓度液体的筛选过滤；

    6）能够自动连续运转，自动排渣和清洗堵塞污物；

    7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；

    8）全封闭设计，防止可能的二次污染。

    3、主要结构及工作原理：

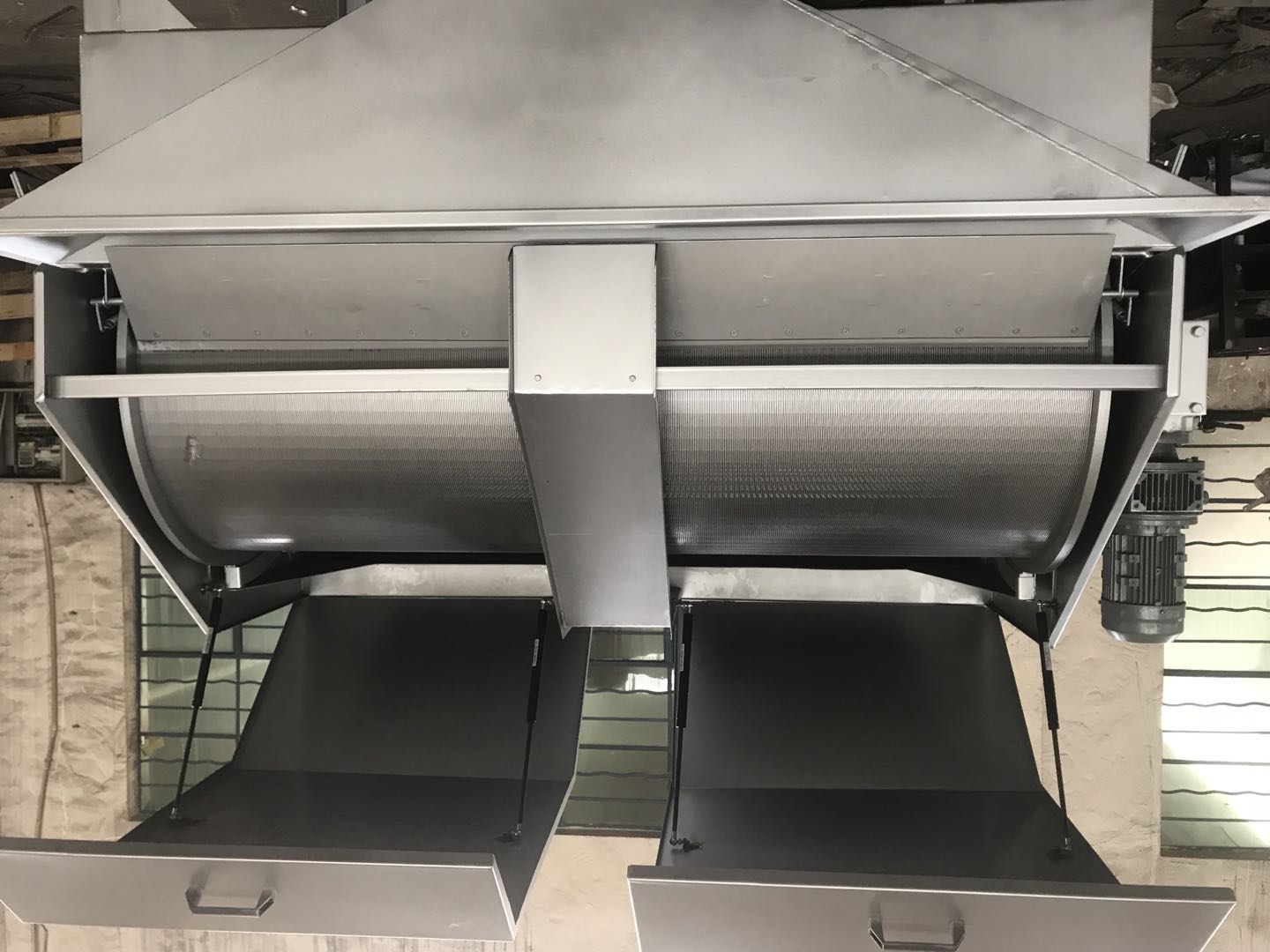

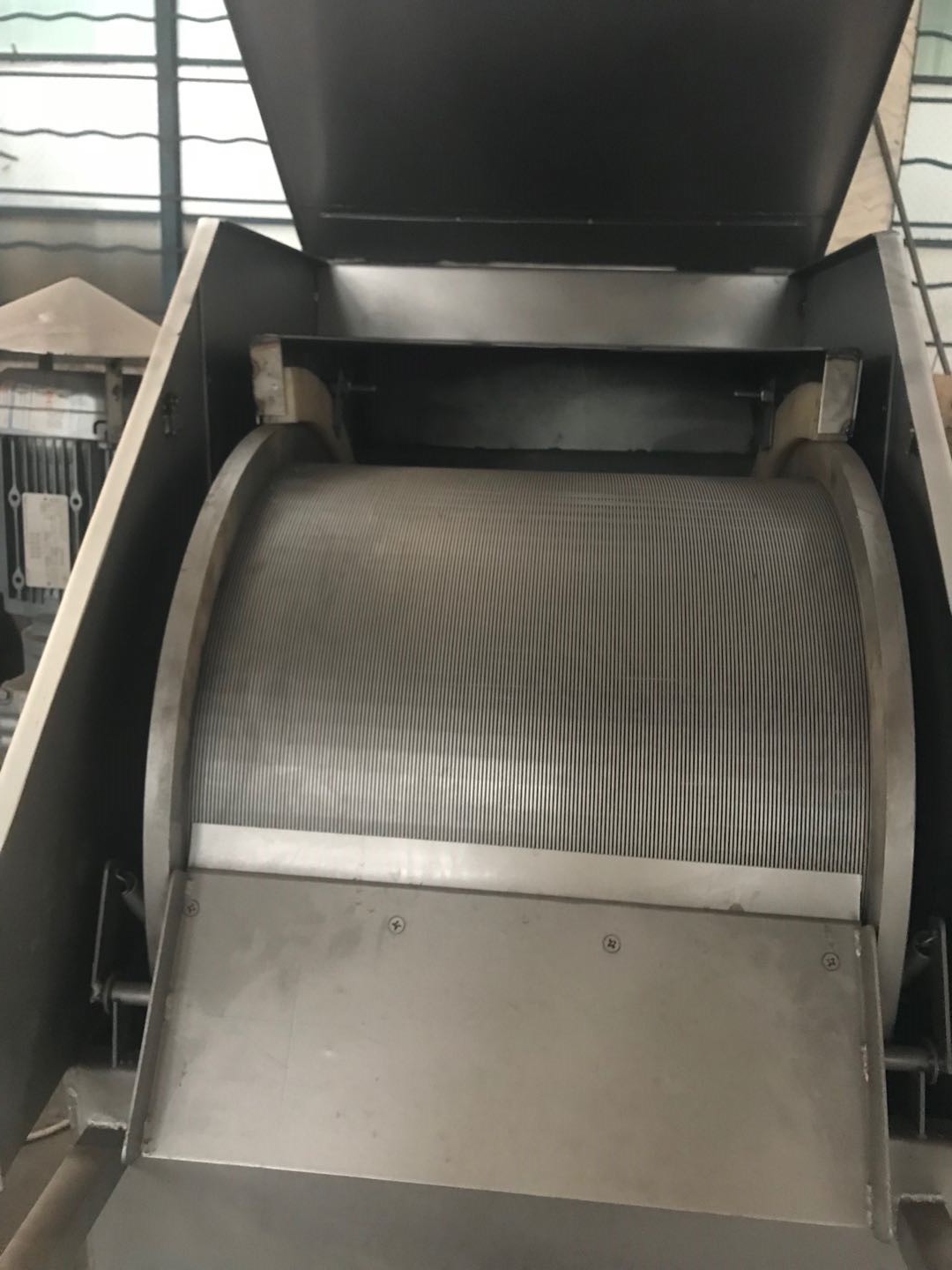

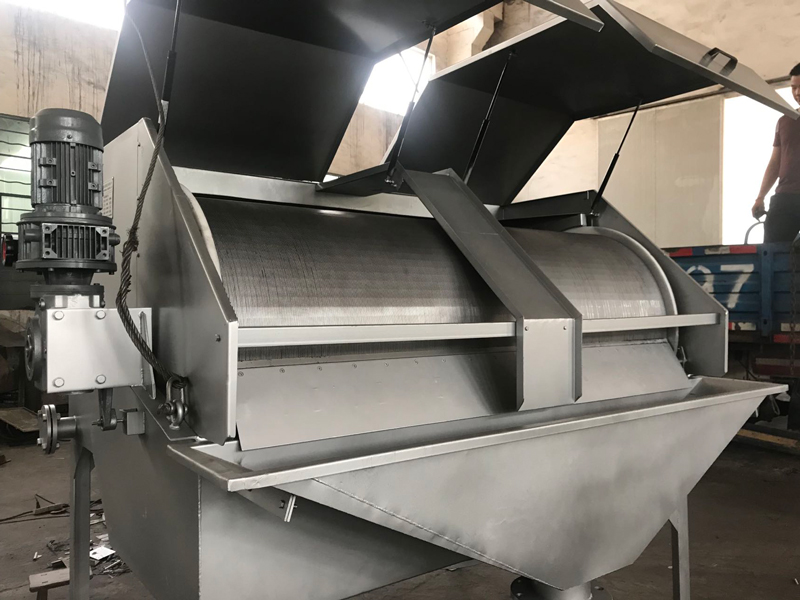

    本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。

    工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。

    可由手动球阀控制清洗系统定期清洗转鼓鼓面。

    4、主要技术参数

    1）电机功率：1.1KW(380V,50Hz);

    2）转鼓直径：600mm;

    3）转鼓长度：1600mm;

    4）鼓面孔隙：0.5mm;

    5）转鼓转速：14r/min；

    6）进水管直径DN150,出水管直径DN200,清洗水管直径DN15，溢流管直径DN80;

    7）清洗水压强：3~4bar；流量：3.9L/min;

    8）处理量:150m/h;

    9）外形尺寸（L×W×H）：1800×1350×1650；

    5、设备安装及调试

    5.1设备安装

    a.设备所需基础应严格按照设计尺寸及水平度要求,否则将影响设备的使用性能和寿命,基础水平度要求≤3mm.

    b.按要求连接各管道,并做好密封防腐处理.

    c.按要求连接电源线,机器转向按“转向标”方向,严禁倒转！

    d.检查紧固件是否松动,各部件之间无相互干涉、卡死现象.

    E.各润滑点正确润滑.

    F.无异常振动和噪音,无电机和减速机异常发热.

    5.2试车

    在确认以上安装连接检查正确无误后,通入清水运转10分,并做好复查工作,然后通入污水试车,确认符合工程设计要求后,才能正式投入使用.

    6、操作与保养

    1、要定期对设备检查,一旦发现问题及时调整鼓面密封侧及刮渣板与转鼓的间隙,确认符合工程设计要求后才能正常使用。

    2、不得向机内随意投放垃圾及杂物

    3、减速电机保养维护按说明书.

    4、在使用过程中应定期检查和清理垃圾,保持设备及其周围环境的清洁卫生;同时要保持通风正常,消除异味.
